iPhonen tietojen palautus uunissa paistamisen jälkeen

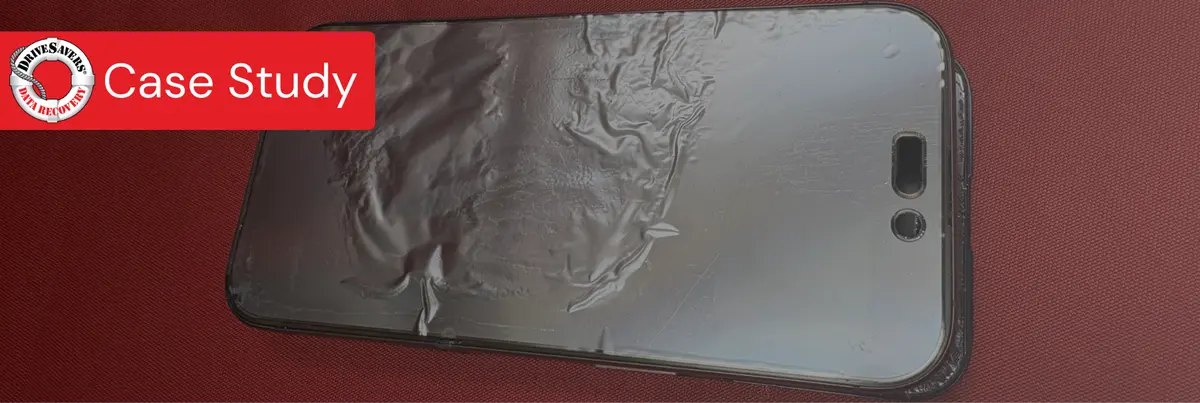

Uunissa paistettu iPhone
Magneettikotelo, uunipelti ja iPhone, joka päätyi vahingossa illalliselle.
Tapahtuma
Yksi iPhone. Yksi uunipelti. Esilämmitetty uuni. MagSafe-suojakuoren ansiosta puhelin päätyi keskelle 200 asteen kaaosta.
Vaurio
Täysin kypsynyt. Sulanut runko, kupliva näyttö ja logiikkakortti, joka näytti hävinneen taistelun grillivartaalle.
Tavoite
Pelastaa korvaamattomat tiedot äärimmäisesti vaurioituneesta iPhonesta – perhekuvat, lempivideot ja täydelliset tekstiviestiketjut.
Lähestymistapa
Luoda toimiva ympäristö siirtämällä tietokriittiset, selviytyneet komponentit palaneelta emolevyltä vakaalle alustalle – juuri tarpeeksi pitkäksi aikaa saadakseen tiedot talteen ennen kuin jokin muu pettää.
Tulos
Täysi onnistuminen. Kaikki tiedot palautettiin, salattiin ja säilyivät ehjinä — valokuvat, videot, viestit ja muistot täysin palautettuina. Puhelin? Tuoksuu yhä illalliselta.
Se oli kiireinen keittiöhetki – tilanne, joka voisi sattua kenelle tahansa. Ruoka oli työn alla ja perhekeskustelut veivät huomion, kun asiakas laittoi uunipellin uuniin huomaamatta, että iPhone oli magneettisesti kiinni sen alapinnassa.
Kun pelti tuli ulos uunista, vahingot olivat ilmeisiä. iPhonen kuori oli pehmennyt ja vääntynyt, näytössä oli pieniä kuplia ja saumoissa sekä porteissa näkyi värimuutoksia. Muovi painikkeiden lähellä oli käpristynyt, reunoilla oli kevyt jäämä, eikä laite käynnistynyt enää.
Tärkeintä oli kaikki, mitä laitteen sisällä oli. Perhekuvat, lyhyet videot ja täydelliset viestiketjut liitteineen olivat nyt tavoittamattomissa. Asiakkaan toive oli yksinkertainen: saada muistot takaisin.
Uuni kypsensi enemmän kuin vain puhelimen ulkokuoren. Kuumuus pehmensi rungon, väänsi piirilevyn ja heikensi kriittisiä siruja yhdistäviä mikroskooppisia juotoksia. Muovit käpristyivät, tiivisteet pettivät ja kaapelit haurastuivat. Näyttö oli samea ja kuplia alkoi muodostua, kuori oli vääntynyt ja laitteen elektroniikka oli niin rasittunut, ettei puhelin enää käynnistynyt tai säilyttänyt datayhteyttä.
Jokaisen sirun sisällä on ohut piiviipale — die — joka on kiinnitetty alustaan ja yhdistetty mikroskooppisilla johtimilla. Kokonaisuus on suljettu epoksin tai muun suojapinnoitteen sisään, joka on suunniteltu kestämään normaalia käyttökuumuutta. Mutta uuni altistaa laitteen huomattavasti korkeammille lämpötiloille. Äärimmäisissä lämpötiloissa suojakerrokset voivat halkeilla tai irrota, jolloin pii irtoaa liitännöistään. Joissain tapauksissa itse die voi jäädä paljaaksi tai murtua lämpökuormituksen seurauksena. Jos die irtoaa tai halkeaa, sirun sähkökontakti katkeaa ja siinä oleviin tietoihin ei enää päästä käsiksi.
Uunivaurio teki puhelimesta täysin toimintakyvyttömän — se ei käynnistynyt eikä kyennyt ylläpitämään vakaata yhteyttä, mikä sulki pois kaikki ohjelmistopohjaiset palautusmenetelmät. Logiikkalevy oli liian vaurioitunut lämmöstä toimiakseen, eikä vaurioita voitu korjata tavanomaisin keinoin levytasolla. Alkuperäistä levyä ei ollut mahdollista palauttaa toimintakuntoon. Ainoa vaihtoehto oli hallittu sirutason jälleenrakennus.
Tässä tapauksessa insinöörit loivat vakaan ympäristön siirtämällä tärkeimmät, datakriittiset komponentit vaurioituneelta piirilevyltä testattuun ja ehjään alustaan. Tämä on paljon monimutkaisempaa kuin pelkkä laitteiston vaihto. Uunilämpöihin altistunut piirilevy voi aiheuttaa satunnaisia vikoja: se voi käynnistyä hetkeksi ja kaatua, tai muodostaa yhteyden, joka katkeaa lähes heti. Uudelleenrakennetun levyn piti tarjota tasaista virtaa, puhtaita signaaliteitä ja riittävästi vakautta, jotta laite kykenisi tunnistautumaan, todennus Secure Enclaven kautta toimisi ja yhteys säilyisi tarpeeksi kauan salattujen tietojen talteenottoon.
Yhtäjaksoisen yhteyden ylläpito on toinen keskeinen haaste — usein juuri siinä kohtaa paljastuvat lämmön aiheuttamat heikkoudet. Tässä tapauksessa rekonstruoitu logiikkalevyympäristö pysyi vakaana, suojattu yhteys säilyi, ja insinöörit onnistuivat palauttamaan asiakkaan tiedot.
1
Piiritason rekonstruointi
Insinöörit siirsivät lämpövaurioituneelta piirilevyltä datan kannalta kriittiset, ehjänä säilyneet komponentit tarkistettuun ja toimivaan alustalevyyn, jotta voitiin luoda vakaa ympäristö.
2
Vakauttaa logiikkalevy
Uudelleenrakennetun piirilevyn piti tarjota tasainen virransyöttö ja puhtaat signaalipolut, jotta laite voisi tunnistaa itsensä, todentautua Secure Enclave -järjestelmän kautta ja ylläpitää yhteyttä riittävän pitkään salattujen tietojen poimimista varten.
3
Yksi yhtäjaksoinen tietojen poistosessio
Koska lämpövaurioituneet piirilevyt saattavat käynnistyä vain kerran – tai eivät ollenkaan – laboratoriotyö tehdään tarkasti ja harkiten: muutetaan vain yksi muuttuja kerrallaan, seurataan signaalin vakautta ja lopetetaan heti, jos ilmenee merkkejä kuormituksesta.
Kun puhelin on altistunut äärimmäiselle kuumuudelle — oli kyse sitten asuntopalosta, autopalosta tai vahingossa tapahtuneesta ”uunipaistosta” — logiikkalevystä voi tulla hauras tavoilla, joita ei näe paljaalla silmällä. Juotokset voivat olla mikromurtuneita, virtalinjat osittain oikosulussa ja liittimet toimia vain, jos levy pysyy täysin liikkumattomana. Tässä tilassa laite saattaa vielä kerran käynnistyä siististi… tai ei enää ollenkaan.
Jokainen lisätoimenpide — laitteen käynnistäminen “vain tarkistaakseen”, kytkeminen, puhdistaminen tai lisää lämmön antaminen — horjuttaa tätä haurasta tasapainoa. Pienikin tärähdys tai lämpölaajeneminen voi muuttaa juuri ja juuri toimivan piirin sellaiseksi, ettei se enää pysy tarpeeksi vakaana tietojen lukemiseen.
Onnistunut palautus edellyttää, että rekonstruoitu logiikkalevy käynnistyy kerran, virheettömästi, ja toimii riittävän pitkään keskeytymättömän tiedonsiirron mahdollistamiseksi. DriveSaversin laboratoriossa diagnostiikka on systemaattista, harkittua ja tarkkaa: tietojen palautusinsinöörit muuttavat vain yhden muuttujan kerrallaan, seuraavat signaalin vakautta ja keskeyttävät välittömästi, jos havaitaan sähköistä rasitusta. Logiikkalevy asennetaan testattuun, toimivaan koteloon, joka tarjoaa puhtaat virtalinjat, luotettavat ohjaimet ja suojatun ympäristön yhdelle jatkuvalle tietojen talteenottoistunnolle.
Jos puhelimesi on altistunut kuumuudelle, toimi näin:
Älä käynnistä puhelinta tai laita sitä lataukseen.
Älä puhdista tai lämmitä laitetta lisää.
Älä irrota mitään komponentteja.
Lähetä laite sellaisenaan DriveSaversille suojapakkauksessa.
Nämä toimenpiteet säilyttävät jäljellä olevan vakauden ja tarjoavat parhaat mahdollisuudet tietojen palauttamiseen.
Ydinviesti on selkeä: tee vähemmän ennen kuin teet jotain, mikä pahentaa tilannetta. Kun lähetät palaneen tai lämpövaurioituneen iPhonen DriveSaversille sellaisenaan, säilytät jäljellä olevan vakauden ja annat itsellesi parhaat mahdollisuudet palauttaa arvokkaat valokuvat, viestit ja muistot.
